DC7保养

  [复制链接]
发表于 2010-10-9 14:46:12 | 显示全部楼层 |阅读模式
本帖最后由 大河奔流 于 2010-10-9 15:14 编辑

拍了60张照片,完整记录了DC7整个保养过程,需要三个楼层。1楼拆解,2楼清洗,3楼安装。


根据SHIMANO螺丝的特点,拆解DC7需要一把一字头螺丝刀(刀头好的)、一个六角形螺帽套头(打开手把用)、一个美女遗落在我房间里的修眉夹(当镊子用)



SHIMANO DC的结构设计很巧妙,有些位置相互遮挡,按照结构顺序拆解会让保养的工作变得有序。从手把这边开始拆起。

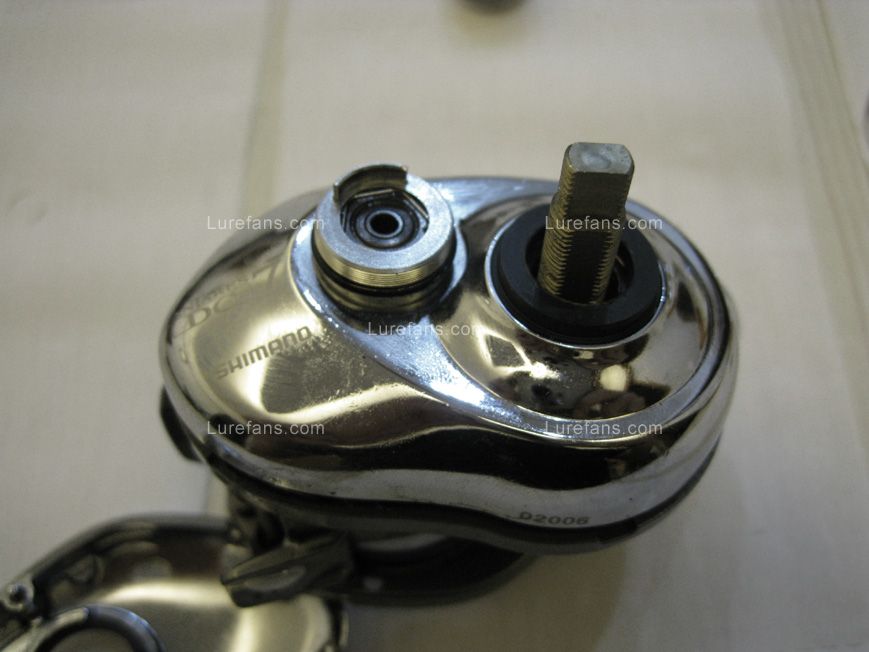

最后一步要注意取出红色箭头位置的轴承。当你反转拆另一侧时,这个轴承会掉出来。

.................................................

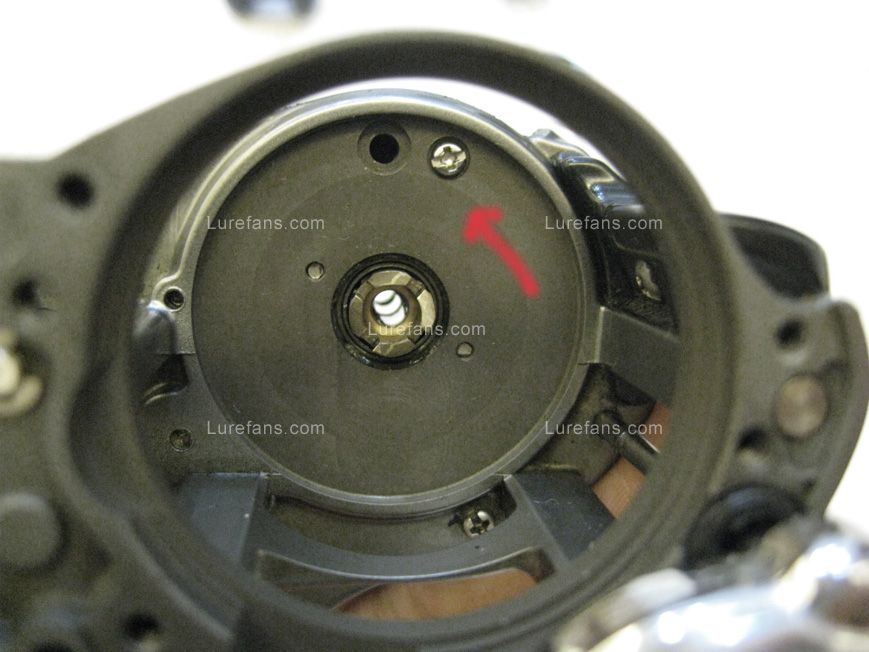

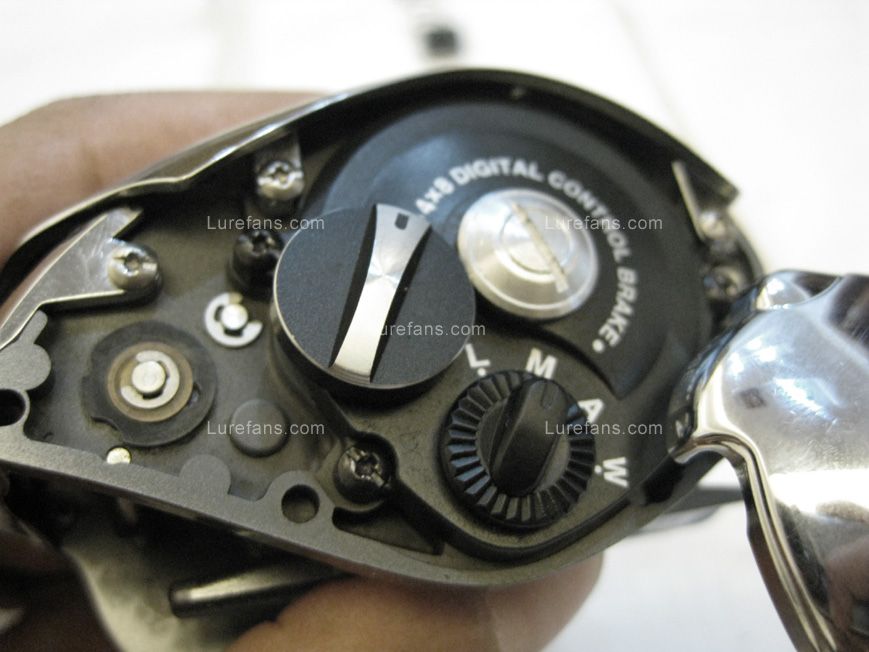

打开DC7的侧盖,保持一直在打开的状态,拆掉三颗黑色的固定芯片的螺丝,拆卸方向为逆时针方向。


抽出线杯,小心安放好,如果不小心把线杯掉到地上摔一下,后续的麻烦会很大,整个轮子里最娇气的就是它。随后会在这个侧面看到很多颗螺丝,实际只有三颗螺丝是这一步里需要拆下来的。

拆下红色箭头指示的大螺丝

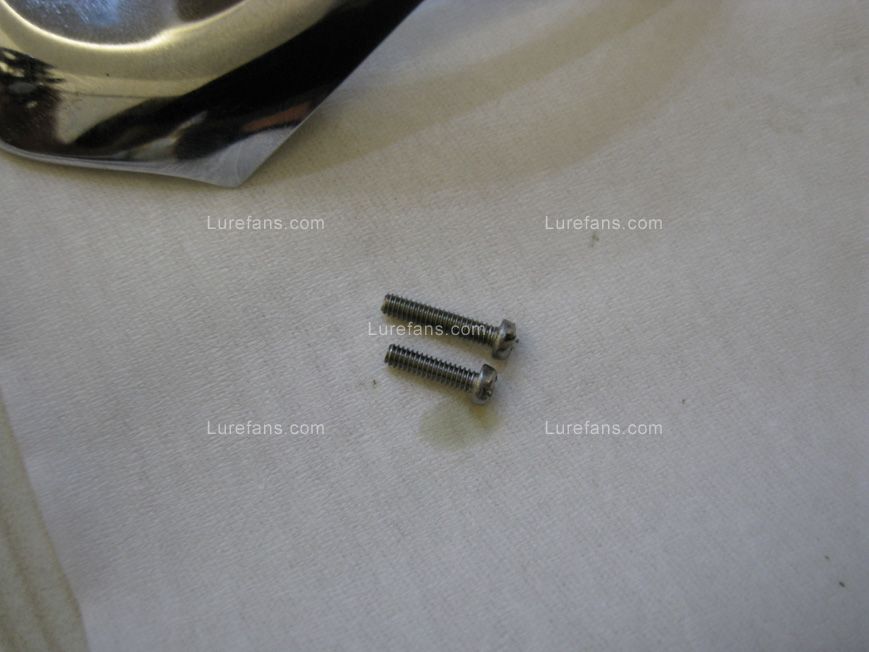

再拆下箭头指示的2颗螺丝,这三颗螺丝的长度相同,可以混用。


卸下这三颗螺丝的目的是拿掉DC7的上盖


...................................................

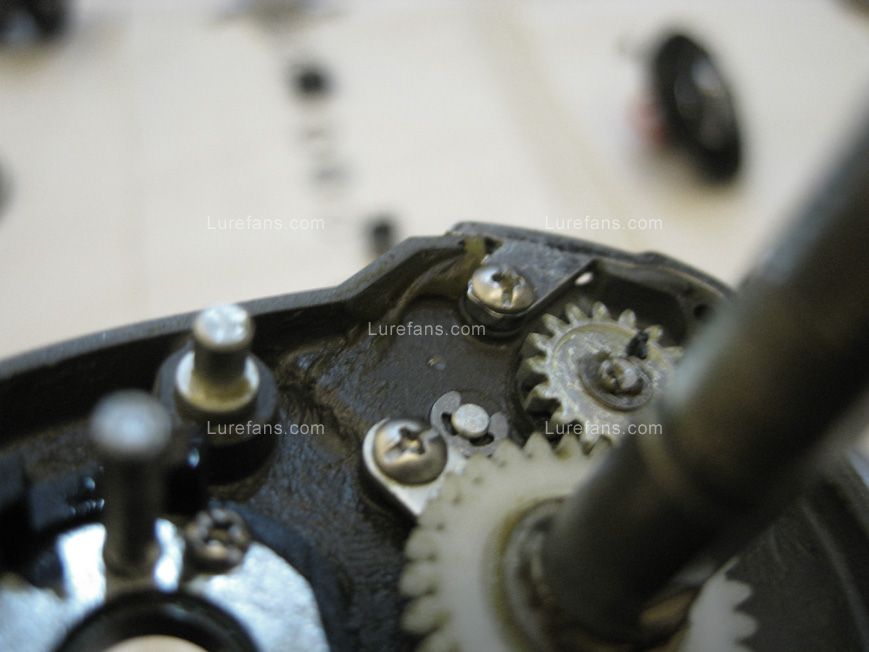

随后要拿掉三颗固定DC7齿轮部分外罩的螺丝,这里拆卸需要注意顺序。前两颗螺丝的位置示意。

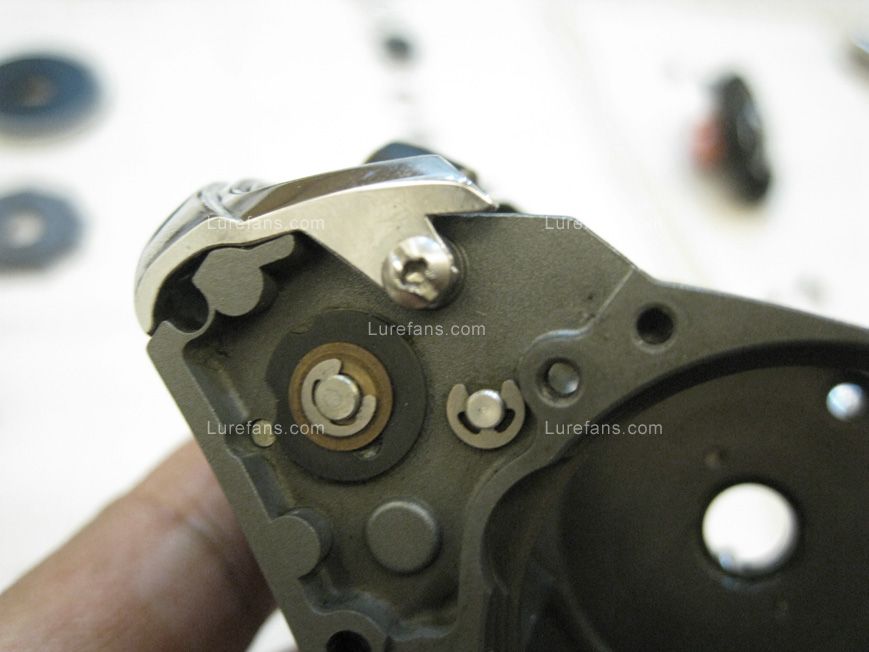

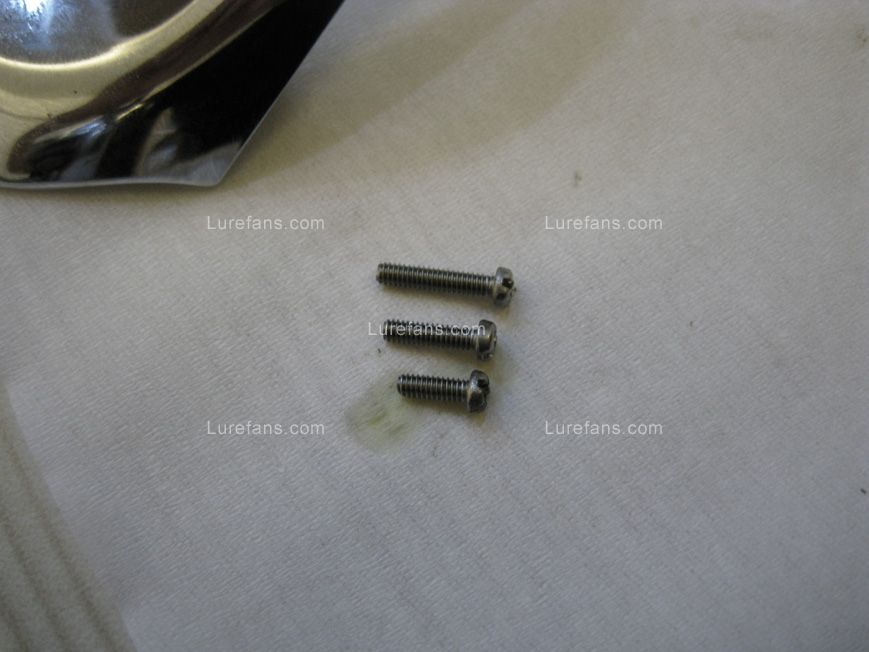

第三课螺丝藏在导线规附近,拆卸到这里时注意用手稍捏紧DC7外罩,这个螺丝卸下后,外罩会随时打开。三颗螺丝长度各异,注意顺序。

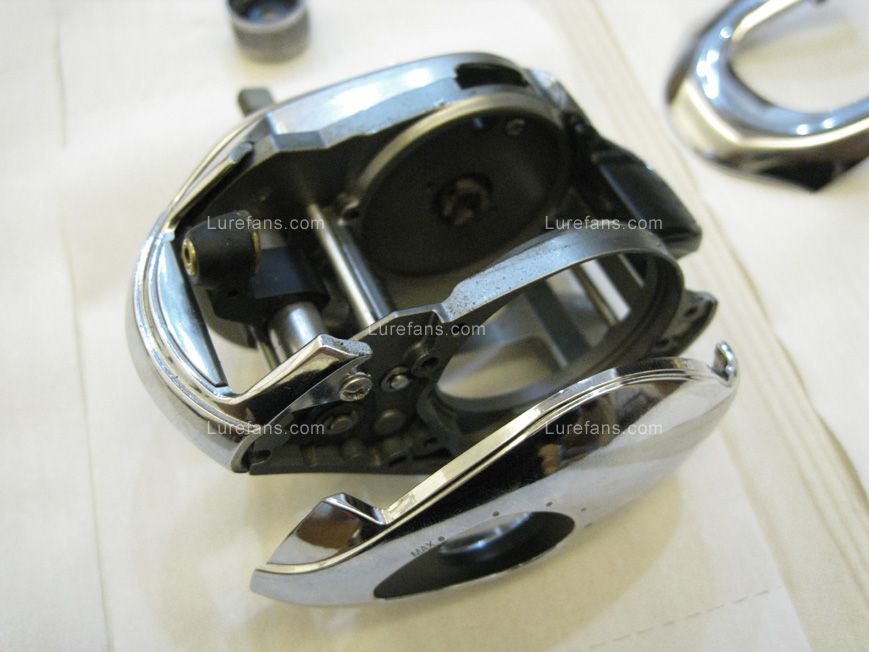

外罩即将被打开

.............................................


平稳放置好,打开,按顺序取下排列好的全部零件,注意弹簧不要搞丢。


看看DC7里面有多埋汰。


为了更好的清洁导线规组件,需要拆卸下DC的前门脸。固定它的螺丝在一开始时就可以看到,但要到这时才开始拆下。

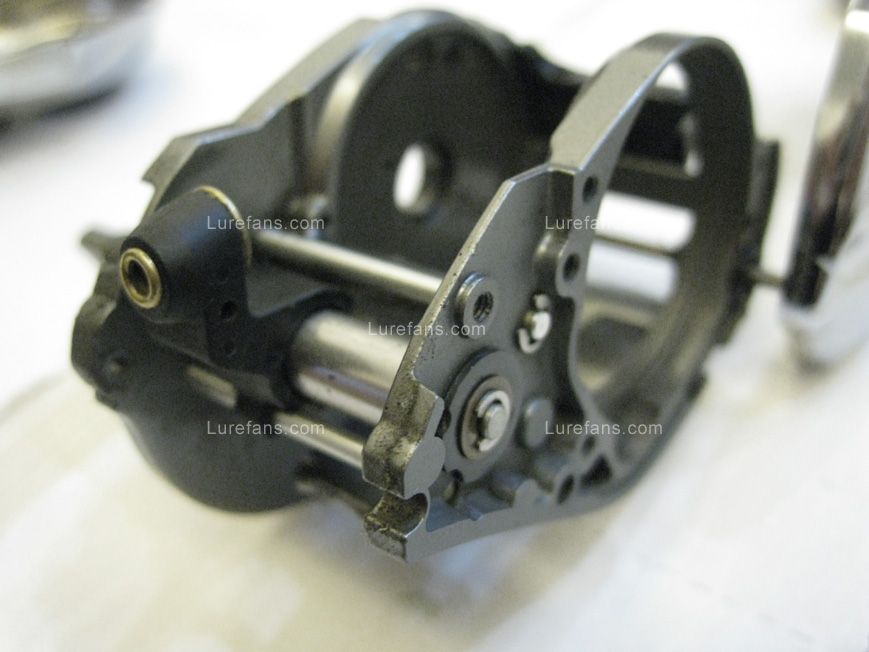

拆到这一步,DC7全身差不多只剩骨架,可以进行清洗的准备了。


...........接下来是清洗过程......
回复

使用道具 举报

 楼主| 发表于 2010-10-9 14:46:21 | 显示全部楼层
本帖最后由 大河奔流 于 2010-10-9 15:33 编辑

清洗轮子推荐用压力罐装的WD-40,五金店里有的买,真的假的都有,等下发帖展示真的WD-40长什么样。

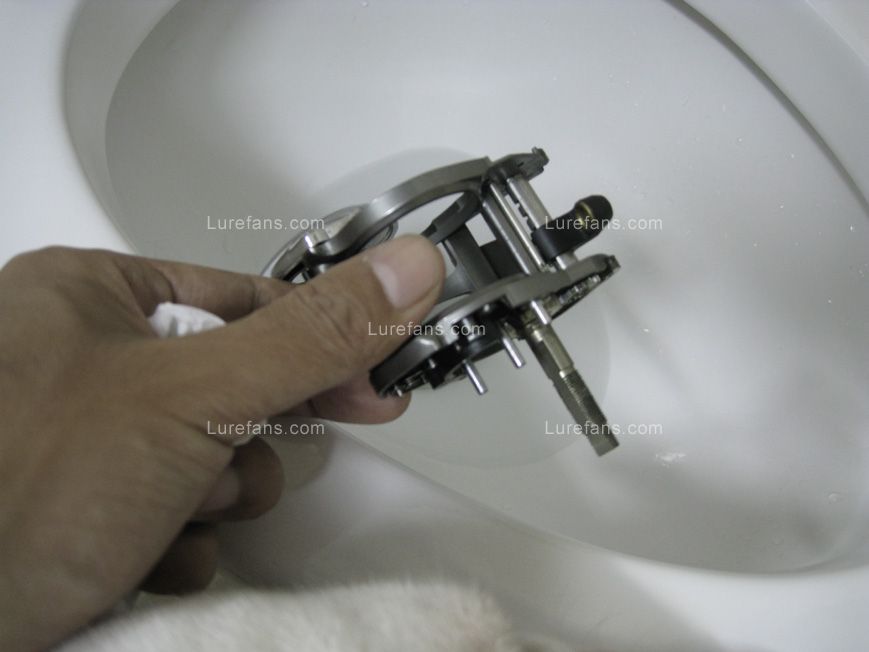

建议在洗手间里清洗


清洗小件的时候手要捏稳,否则的话....


喷射清洗干净以后,用不掉毛的布或者纸巾擦干净,虽然残留一点WD-40也有润滑的作用,但毕竟它是专业的清洗剂,不是润滑油。


原来干净的马桶现在遭殃了...做清洁的阿姨略显关切的问,放假这几天你是不是吃了啥不干净的东西了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-10-9 14:46:26 | 显示全部楼层
本帖最后由 大河奔流 于 2010-10-9 16:10 编辑

重新组装

首先把DC7的前门脸装好

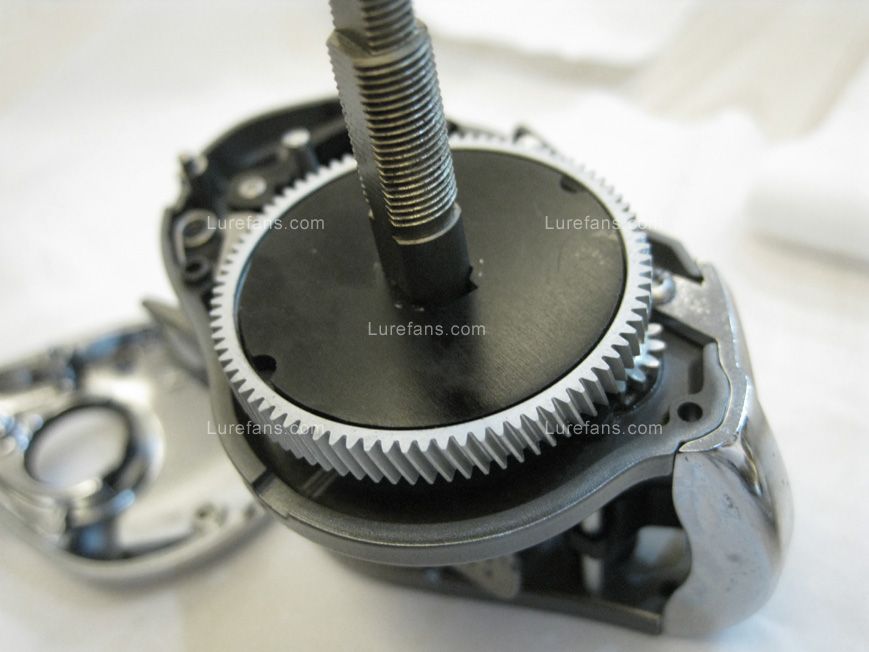

依次把清洁好的齿轮组合安放回原位,在齿轮相互咬合的位置薄薄的加一点润滑油。

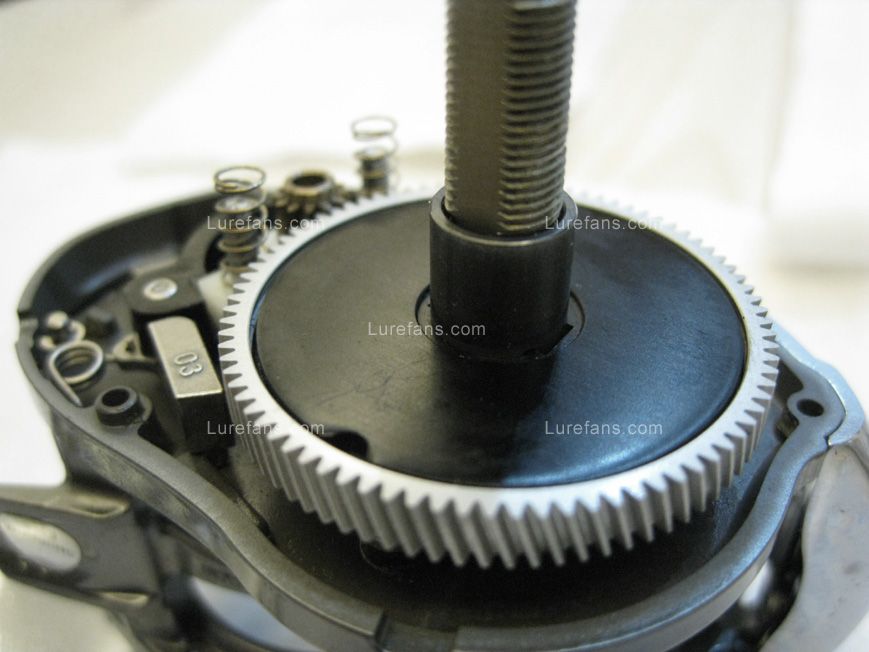

安放好线杯齿轮组弹簧和40mm主齿轮的刹车组固定件,这个黑色的固定件注意要把卡口安装对位,它的重要性会在后面过程中说明。


这个弹簧是让DC7侧盖一键打开的压力弹簧,从结构设计上看有缺陷,缺少一个方便的固定结构,当需要盖上外罩时,这个弹簧的位置要对的非常准确,我试了10几次才对准这个位置。


如果不小心在盖上外罩时忽略了它,倒在齿轮箱里会产生灾难,这个灾难的后果,在另一个DC7LV上展示。建议在盖上外罩后,多尝试几次侧面芯片的外罩,确认这个弹簧到位并且发挥作用再继续安装。


接下来需要细心。用手捏紧一些已经盖好的外罩,一直到后面可以放开手的时候。

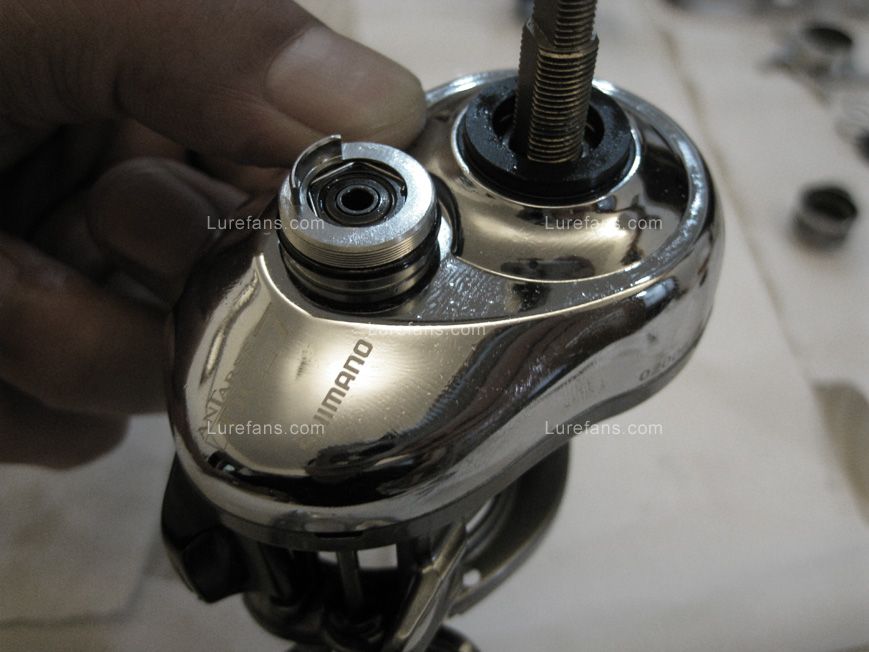

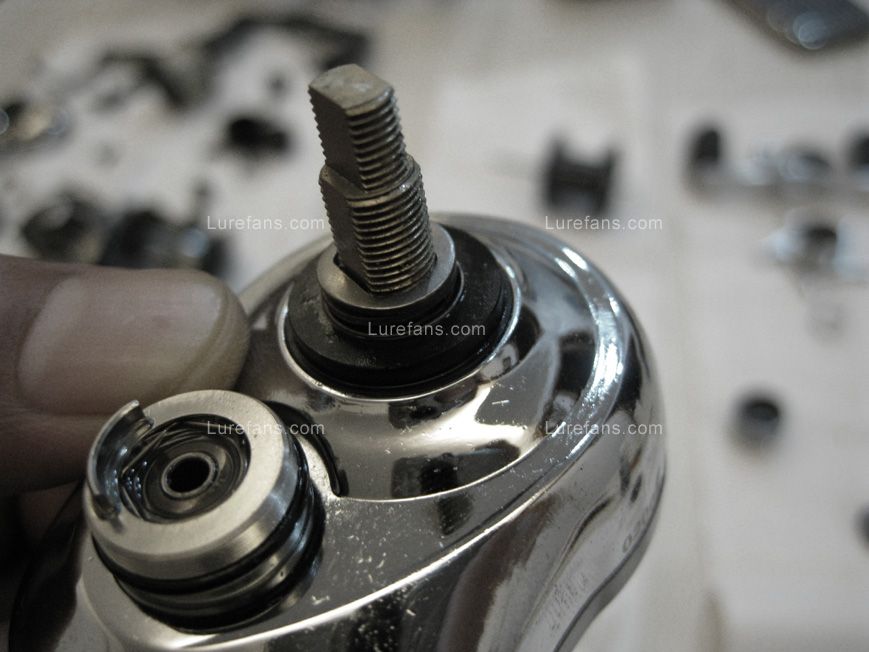

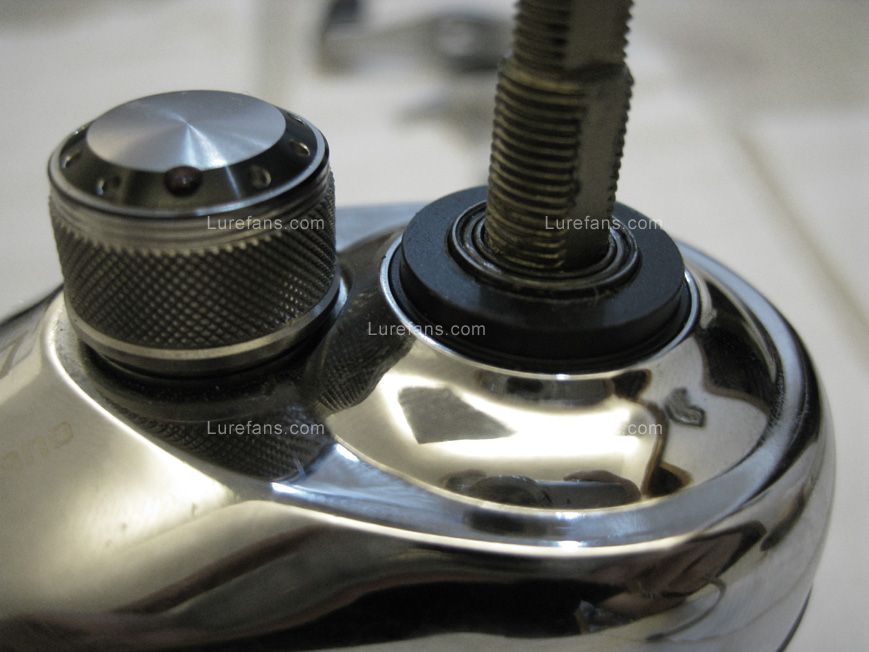

把清洁好的轴承装回来,下方就是刹车组的黑色压力栓(带卡口的那个),装好的检查标准是轴承和外部刚好水平位置,如轴承突出水平位置,则说明压力栓的卡口没有对位;如果轴承凹陷下去了....恭喜你,多了一个零件出来

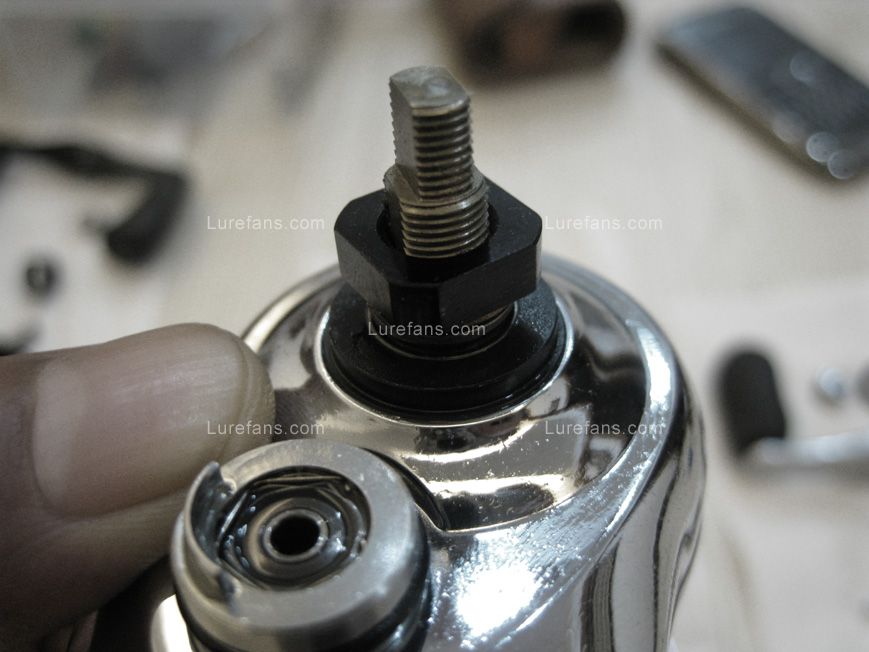

随后依次序装好垫片和方形固定螺帽


这时,原来捏紧外罩的手可以适当松一点了,螺帽的作用使得外罩不会那么容易脱开,弹簧不会错位,刹车固定栓也卡准了。

按照之前拆卸的顺序,把三颗长短各异的螺丝装回,完整固定好整个齿轮组外罩。

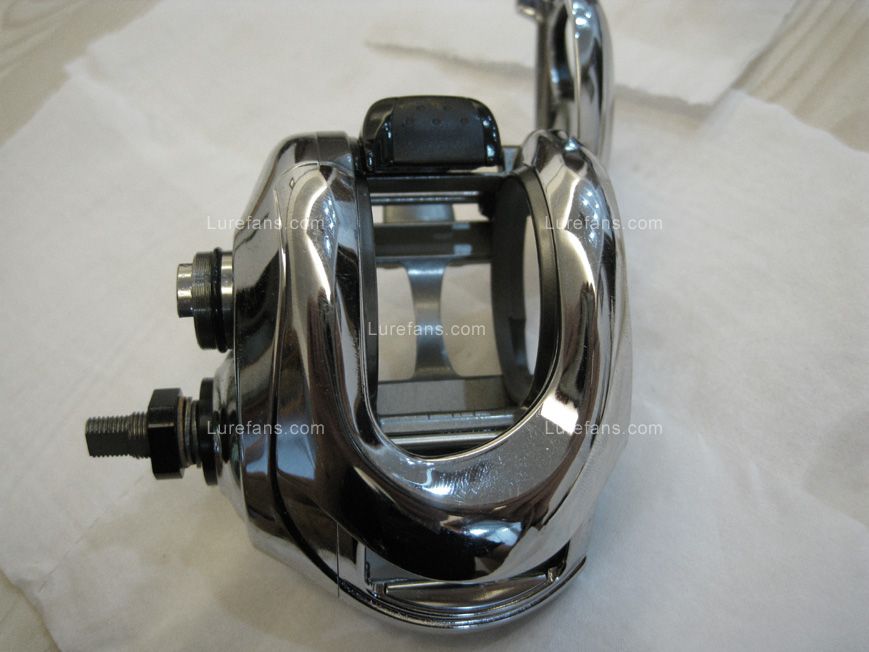

这时手指解放了,余下的事情变得很舒服,成就感在一点点的提升。开始装DC7的上盖,三颗螺丝。

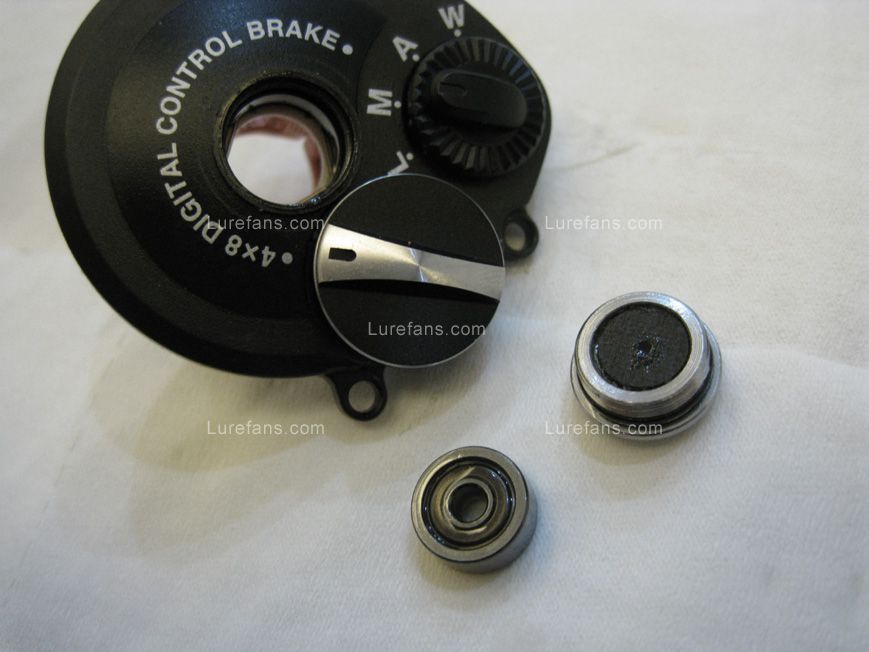

DC7的芯片是高科技,想保养也没这个实力。打开芯片中间的大螺帽,这个螺帽是防水的,倒出轴承。


能在瞬间把转数拉到6万转每分钟的轴承,对它加油只起到一个心理安慰的作用,SHIMANO在这里应用的是密封无油轴承,但是清洁一下和线杯轴接触的位置还是有必要的。


DC7的线杯一般都非常干净,只需要把轴的两端擦干净,然后涂上薄薄一点润滑油就可以了。


随着芯片的安装,整个DC7保养工作接近尾声。按照顺序完成最后一步。


第60张照片,DC7完美复活。


.................................................


备注说明:导线规下方的麻花棒槽,喷射清洁后,清理干净加润滑油即可,比全部拆下更有效率。我有一颗老DC在4年里按照这个方法清洁导线规,到今天仍然顺滑的心旷神怡。
