ROYGA 1016保养

  [复制链接]
发表于 2010-10-10 00:50:40 | 显示全部楼层 |阅读模式
1016是2020的后续款,当年2020刚面世的时候收下一颗,后续在1016面世的时候也拿下一颗。两个都是非常优秀的卷线器,拥有震慑级的美感和强悍的实战能力。


拿下2020时,DAIWA还没有更换新LOGO


到1016时DAIWA明显受到了变形金刚的影响


1016和2020的齿轮外罩是用三颗六角形螺丝固定,拆卸时需要准备好适用的刀头。

......................拆解正式开始.....................

1016和2020一样,侧面固定结构设计的很方便,用手握住,向线规的方向旋转便可快捷的拆下磁力刹车部分。

取出线杯妥善安置

这时1016可以很稳当的放好,开始拆卸手把端。

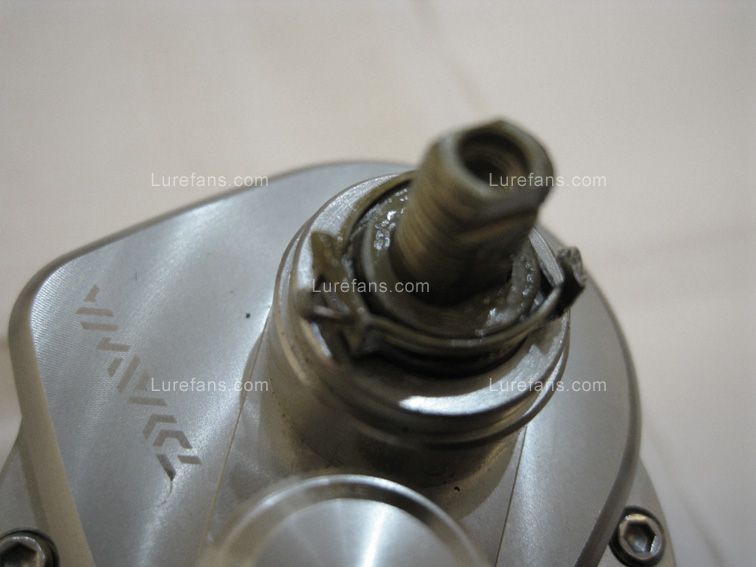

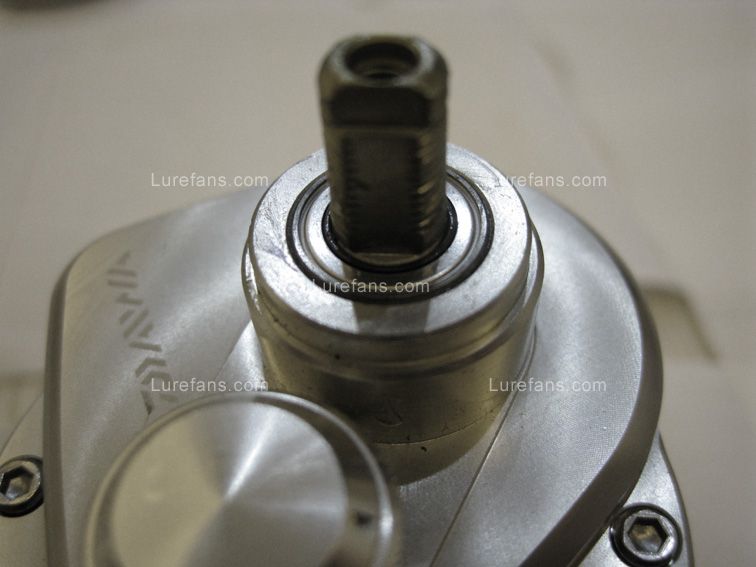

主轴的轴承这时可以不必拆下来

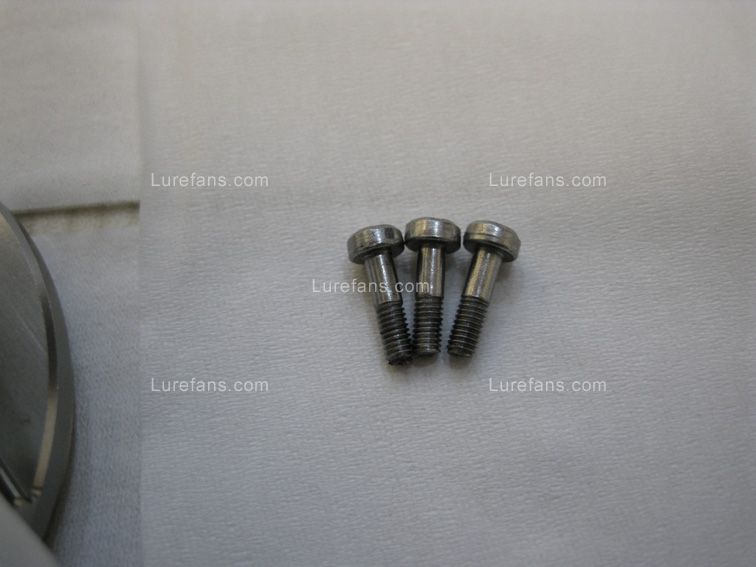

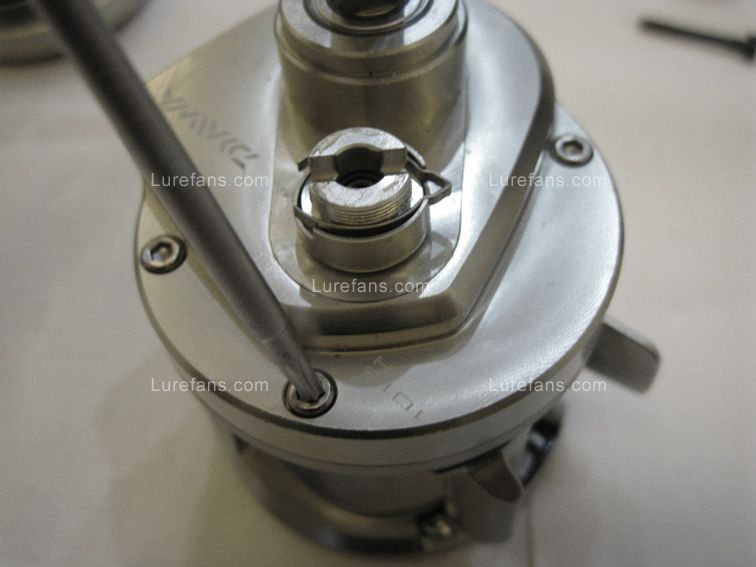

拆下三颗固定螺丝,打开齿轮箱

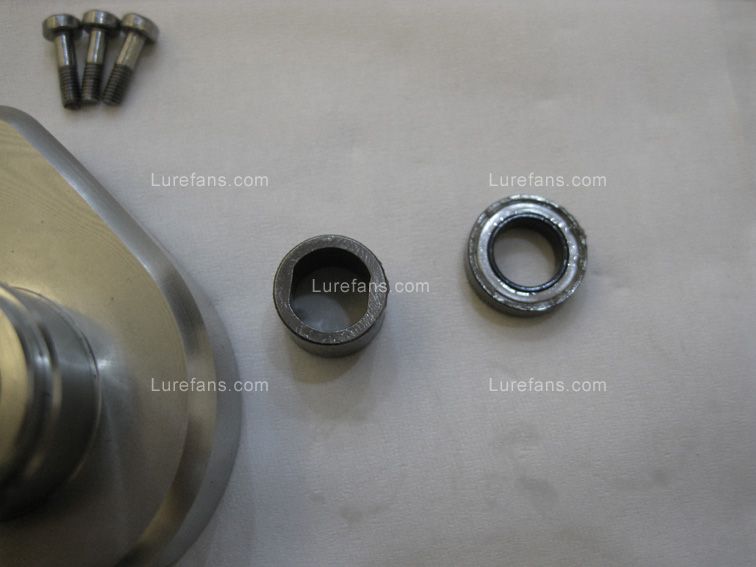

这时从拆下的外壳里取出刹车压力栓和轴承

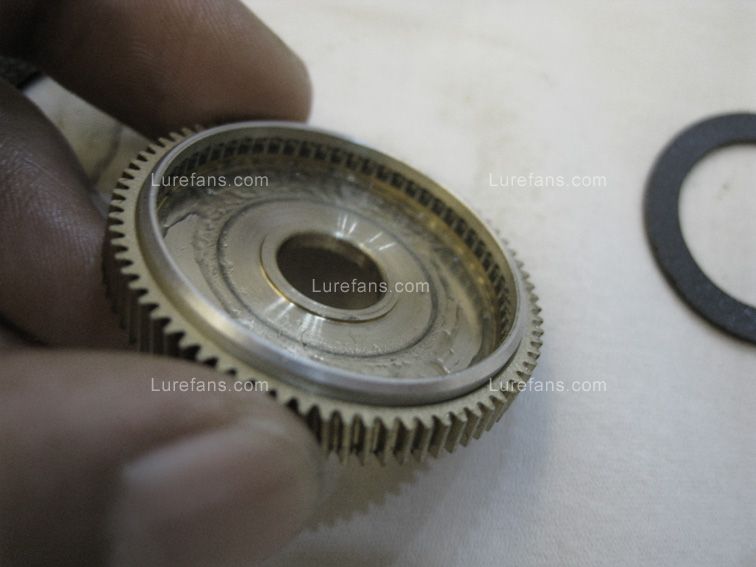

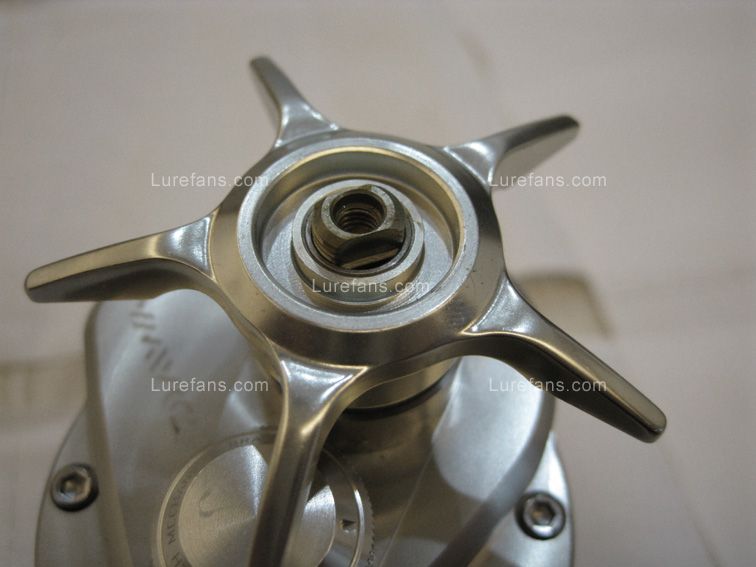

分解1016的刹车工作组


第一个需要注意的事情来了,这个突出的小圆点跟CONQUEST 300的小地鼠同样,只不过300的地鼠是向上顶,1016是侧着顶。这个小东西非常容易掉,在马桶上清洗的时候注意先把它取下来放好,否则...那得是多大的一个杯具


这个地鼠的作用是在泄力出线时,有声音...所以万一丢了,也就丢了吧。


结构有点复杂的主轴

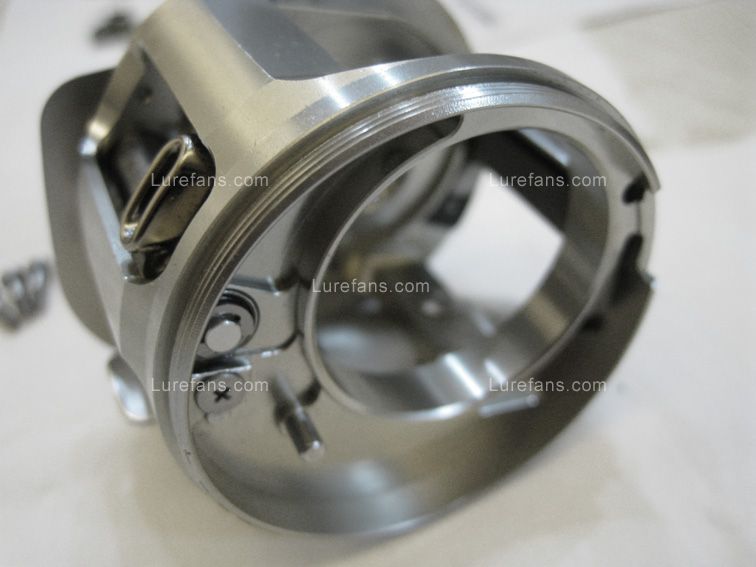

准备开始清洗整个框架和小配件,仍然是WD-40喷射清洗。



.....................清洗擦拭干净以后..................

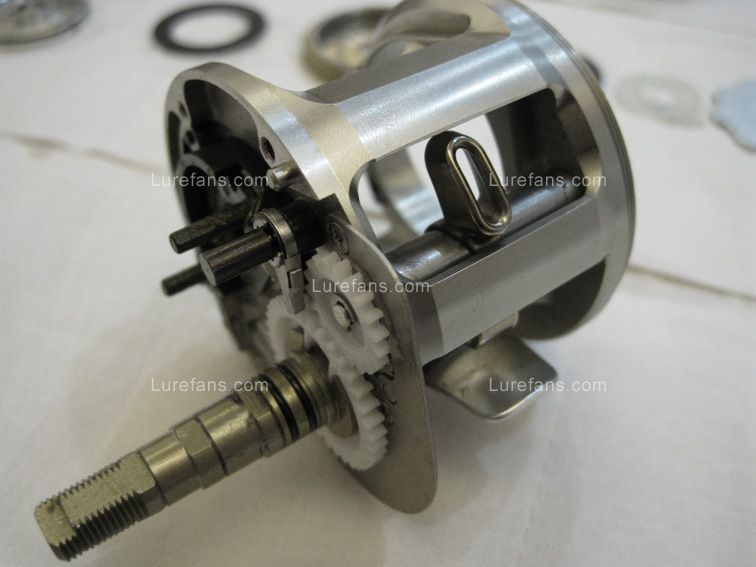

依次序装好各个配件、轴承、盖好外罩、装好手把及线杯等。


重要的问题就要来了。

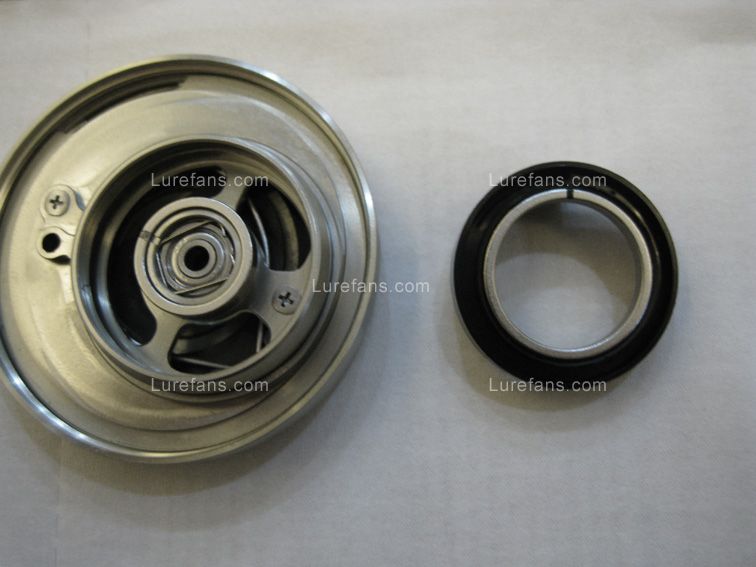

磁力刹车部分的拆解,以下的顺序是最有效率和实用的。首先会看到螺丝,但不要急着拆下它,先拆下钢丝固定环。


这时仍然不要拆那颗能看到的螺丝,用镊子夹住外侧的大磁环结构,平均用力向上拔起。

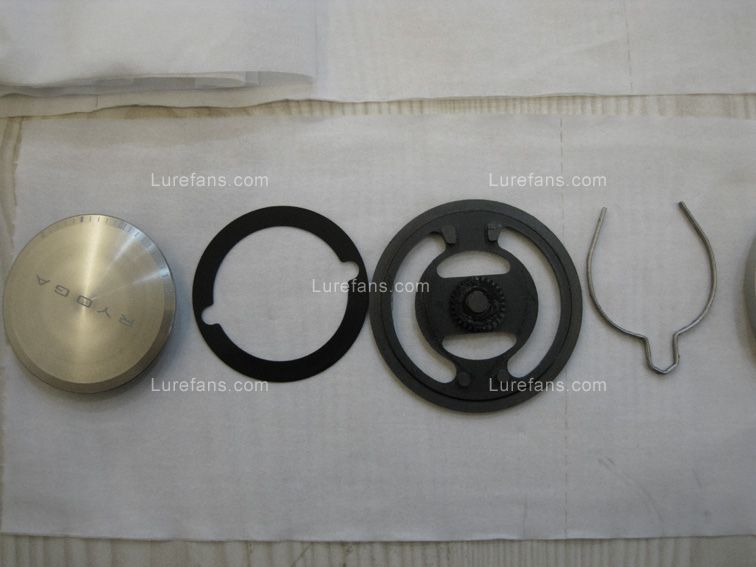

这时可以拆下看到的2颗螺丝,整个磁力刹车部分就此瓦解。


..................常规清洗,按下不表....................

最关键的事项1

安装时,注意这个尖角位置,要在卡槽的范围内(任意卡槽位置均可)


最关键的问题2

装好螺丝后,把刻度旋转到终极位置,即20点位。


最关键的问题3

留意中央小磁环的缺口标记


留意这时拆在一边的大磁环中间缺口标记


将大磁环的缺口位置对准小磁环,然后平稳放下去,再用钢丝固定环扣好。

谢天谢地,STEEZ上粗心的设计缺陷终于在1016和2020上有了改善。

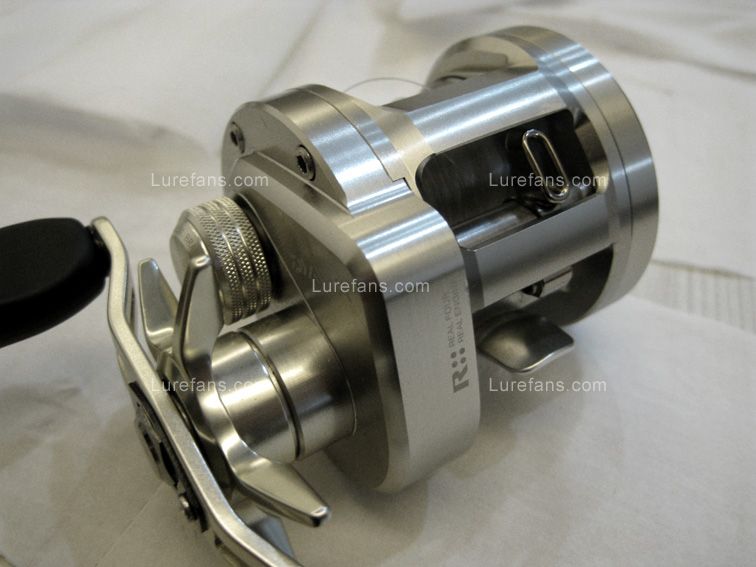

1016完美复活,更顺更滑更强。
