R-65诞生-响尾蛇VIB

  [复制链接]
发表于 2010-2-5 16:16:02 | 显示全部楼层 |阅读模式


英文名:Rattlesnake

中文名:响尾蛇

编号:R-65

类型:Vibration  全泳层拟饵  颤泳型

知识产权:Rattlesnake已完成商标注册   产品设计专利号:200930089824.0

产品描述:至臻定义全泳层拟饵的实战标准





长:65mm

重:冲锋版14g    竞技版14g

浮沉属性:沉水型

出品公司:Lurefans  东莞路亚发烧友渔具公司




VIB作为一种接近全能型的拟饵在整个拟饵钓法中占有重要的地位。与其他类型硬体拟饵相比,VIB在搜索中下泳层的威力尤为突出,玩法多样,适用于各季节、各种天气情况下的搜钓。



传统款式VIB的设计重点多在饵身声音频率上做文章,以期望通过高频、低频的声响达到诱鱼攻击的目的。这一技术目前徘徊在仿生阶段,暂不成熟,没有准确的、可以量化的标准问世。



多数传统VIB设计的待改良部分有很多。



比如:饵身沉降的过程中缺少动作的设定


触底后身体侧翻


游动水流轨迹呈现规律性单一


低速能力弱等等




R-65响尾蛇以实战的终极意义为开发命题,力求在探索完美的征途上略有建树。


是以为序,全时全能响尾蛇,始见二楼。



回复

使用道具 举报

 楼主| 发表于 2010-2-5 16:16:10 | 显示全部楼层
本帖最后由 大河奔流 于 2010-2-5 17:42 编辑

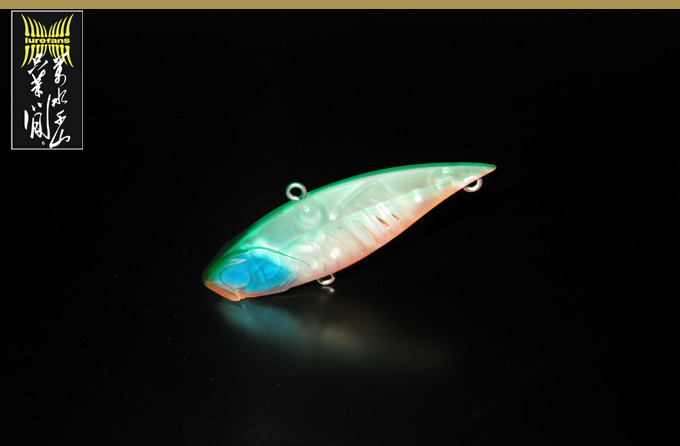

造型设计



R-65响尾蛇的设计方向在本体结构上偏向极端化,强调线条美学与坚韧的抗撞击能力。就个人喜好而言,我最喜欢的是响尾蛇的俯视图,宛如那把经典的小刀——哥伦比亚河。

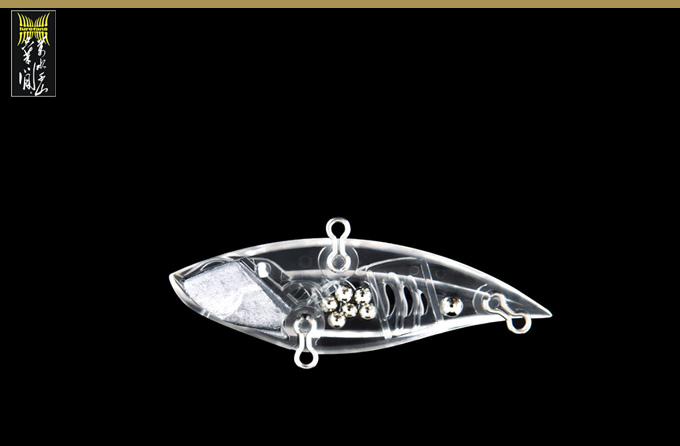

结构设计


出于对误抛撞击引起的饵身损伤考虑,响尾蛇内部结构采取在65mm的身体长度内设置四条纵向加强筋位,并以X结构相互交错焊接。和传统设计工艺相比,整个身体的抗撞击能力得到有效提升。同时也为与极端大物搏杀提供心理准备。





回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-2-5 16:16:17 | 显示全部楼层
本帖最后由 大河奔流 于 2010-2-5 18:37 编辑

全时响尾蛇解析




一 舵式配重



以往多数饵身的主体配重部分为规则形状固定式或金属珠形式。


R-65响尾蛇于头部内开发了三维舵式配重,用以更加精准的平衡、控制拟饵的主要动作设计要求。与饵身内其他辅助配重珠相互作用,R-65的多个灵敏动作响应能力得益于此。






二 自然轨迹能力



R-65响尾蛇搭载了CD-95的专利技术核心——水重力平衡结构(实用新型专利号:ZL2008202022702.8)


这一结构在R-65沉降动作控制和前行跳跃中发挥了重大作用,使得饵身的整体动作更加自然,增进钓手的细微控制能力,由传统VIB规则摆幅轨迹改进为更加自然、无规律的、小鱼群水流轨迹游动。

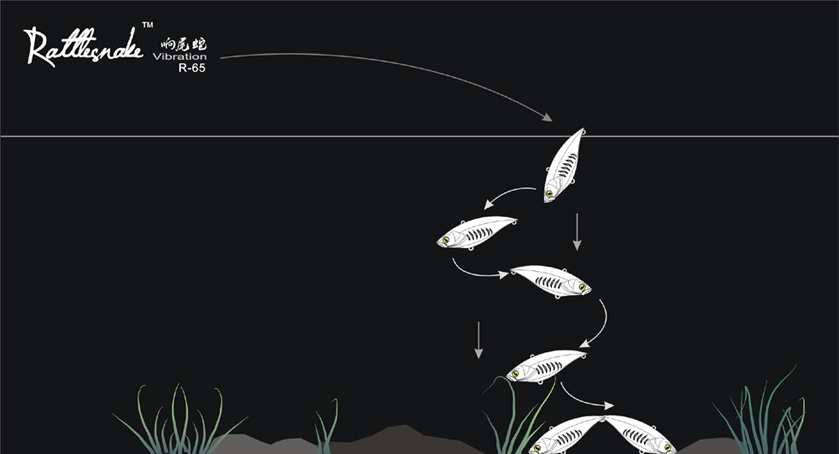

三  环状沉降能力


R-65响尾蛇抛投入水后,头部的舵式配重首先控制饵身以下倾角姿态下沉。


当水重力结构开始淹没至水下时,在沉降过程中,重力仓内的空气会被周围的水流不断排挤出去...在重力仓不断进水的过程中,饵身的浮力和重力在发生相应变化。


此时,R-65开始产生绝妙的微颤、下倾角身体直立盘旋、环状下降动作......


这一动作高度仿生还原了自然界小鱼在水中左右游动下潜的动作特点,如果此动作发生在对象鱼标点内,则截杀的可能性得到高度提升。



玩法提示:抛投入水后,暂不要绷紧钓线和关闭放线开关,迅速多拉出一段钓线,便可期待截杀的快感。

作用水深:以实验室2米深水槽目测计算,2米及以上水深即可实现。


示意图




四  45度直立水下


R-65响尾蛇精准的配重控制,使饵身在沉降过程中和触底后均始终保持45度下倾角身体直立状态。


多数传统VIB落水触底后常侧翻于水下,此时钓钩随身体同步翻到,在首个跳跃动作发生时,钓钩极易挂住旁边的障碍物造成损失。


R-65的水下直立能力改善了这一情况,尤其在配备双叉钩的冲锋版R-65上,触底后,钓钩于身体两侧直立。冲锋版R-65为各类障碍物搜钓而研发,竞技版R-65配备标准三叉钩和羽毛尾钩,适用于水下相对平坦的钓点,提升钓获效率。


作用水深:1米及以上即可实现




五  低速前进能力


当对象鱼活性不高或钓手想以极慢的速度贴底搜钓时,R-65的另一个设计特点此时表现突出。


多数平滑外观的VIB在低速拖动时会停止颤动。R-65外侧设计了隆起侧线,极端缩窄背部宽度,使饵身在需要低速搜钓前进时依旧具有完美的摆幅震颤能力。




六  两个版本选择


冲锋版R-65  前后配备双叉钩(鸡爪钩) 适用于各类障碍区搜钓

竞技版R-65  前钩为六号三本钩,尾钩为8号羽毛钩(同CC-60配置) 适用竞技
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-2-5 16:16:22 | 显示全部楼层
玩法示意




中上泳层搜钓

抛投入水后,关闭放线开关。


钓竿指向斜上方约45度,适当加快收线速度便可控制R-65对中上泳层的搜钓动作。




中层搜钓

抛投入水后,关闭放线开关。


钓竿可水平方向,通过收线与向上挑起钓竿、回到水平位的配合来控制R-65对中层的跳跃式搜钓。



底层搜钓

抛投入水后,迅速多拉出一段钓线,拉出长度约为目标水深,待发生截杀鱼讯或R-65触底后关闭放线开关。


钓竿斜下指向水面,通过收线与向上抬起钓竿至水平位、回归斜下指向的配合来控制R-65对底层的跳跃式搜钓。



贴底搜钓

抛投入水后,迅速多拉出一段钓线,拉出长度约为目标水深,待发生截杀鱼讯或R-65触底后关闭放线开关。


钓竿始终保持斜下指向水面,通过适当跳跃和慢速收线来完成贴底搜钓。




提示

以上演示为标准R-65常用玩法,通过改变钓竿的指向、收线的速度、挑起的距离便可创造出适用于钓手本人的个性玩法。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-2-5 16:16:29 | 显示全部楼层
完成
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-2-5 16:16:35 | 显示全部楼层
测试钓获


试钓时间:09年冬季


R-65在冬季鱼类活性普遍较低的状态下开始了试钓,截止到目前,钓获的效率达到了设计要求。


在11月份湖南的某个水库,我用R-65竞技版钓到了响尾蛇的最小一条鱼,大概2两的翘嘴...出于尊老爱幼的传统美德,排在测试钓获第一位。






首批R-65面市时间

2010年3月10-20日




首批定价

由于对品质的高度要求,首批能交付面市的R-65响尾蛇数量较少,每色约为100只。

首批定价为冲锋版60元/只竞技版65元/只








联系方式

Lurefans客服

QQ;1225216219


东莞路亚发烧友渔具公司

电话:0769-81515175、81515176

传真:0769-81515175



感谢所有参与R-65响尾蛇开发过程的团队兄弟,让我们继续努力。


按照惯例,又到了我显摆设计签名的时间了,以供批评。







Lurefans
2010-2-5
